모든 세트 매개변수 저장 절연 관형 단자 압착기

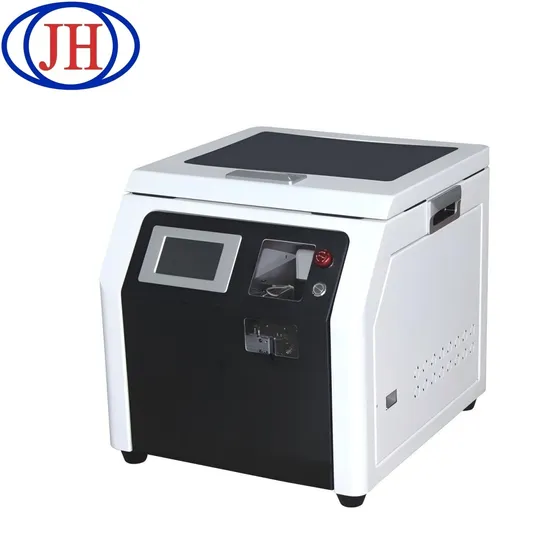

JH-0540 GT는 절연 페룰 또는 부트레이스 단자라고도 알려진 절연 관형 단자의 정밀 압착을 위해 설계된 완전 자동 절연 관형 단자 압착 기계입니다. 이 기계는 0.35mm²~4mm²의 단자를 처리하고 시간당 1,000~1,300개의 생산 능력을 제공합니다.

작업자의 힘과 기술에 의존하는 수동 압착 도구와 달리 JH-0540 GT는 프로그래밍 가능한 제어 기능을 갖춘 모터 구동 압착을 통해 일관되고 반복 가능한 압착 품질을 제공합니다. 이 기계는 사각형(사각형), 육각형(원형), 사각형 단면 압착을 포함한 다양한 압착 모양을 지원하므로 다양한 단자 유형과 산업 표준에 적합합니다.

JH-0540 GT는 패널 배선, PLC 연결 및 배전 애플리케이션을 위한 절연 관형 단자의 안정적인 대용량 압착이 필요한 제어판 제조업체, 산업 자동화 통합업체 및 전기 장비 생산업체에 이상적입니다.

• 절연 관형 단자 압착 – 0.35mm² ~ 4mm²의 절연 페룰 및 부트레이스 단자용으로 특별히 설계되었습니다.

• 시간당 1,000-1,300개 – 생산 환경을 위한 고속 자동 압착

• 터치스크린 작동 – 탈피 깊이와 길이를 전동식으로 조정할 수 있는 직관적인 인터페이스. 빠른 전환을 위해 모든 매개변수를 저장할 수 있습니다.

• 다양한 압착 모양 - 사각형(사각형), 육각형(원형) 및 사각형 단면 압착을 지원합니다. 요청 시 다른 모양을 사용자 정의할 수 있습니다.

• 자동 터미널 공급 - 중단 없는 생산을 위한 자재 부족 감지 기능을 갖춘 연속 터미널 스트립 공급

• 완전 밀폐형 설계 – 작업자 보호를 통해 안전하고 안정적인 작동

• 모터 구동 압착 – 작업자에 상관없이 일관된 품질을 위한 프로그래밍 가능한 압착력

• 자동 감지 – 하나의 자동화된 주기로 회전식 피복 제거, 전선 꼬기, 단자 삽입 및 압착

• 반자동 모드 - 유연한 작동을 위한 자동 트리거 기능을 갖춘 수동 와이어 로딩

1. 완전 밀폐형 기계 설계

JH-0540 GT는 작동 중 움직이는 부품으로부터 작업자를 보호하는 완전 밀폐형 하우징을 갖추고 있습니다. 이 설계는 생산 환경에서 안전하고 안정적인 작동을 보장하는 동시에 소음을 억제하고 잔해물이 기계에서 빠져나가는 것을 방지합니다.

2. 전동식 조정이 가능한 터치스크린 제어

직관적인 터치스크린 인터페이스를 통해 작업자는 전동식 제어 장치를 통해 탈피 깊이와 길이를 조정할 수 있습니다. 모든 설정된 매개변수를 사전 설정으로 저장할 수 있으므로 다양한 터미널 크기와 와이어 게이지 간에 빠르게 전환할 수 있습니다. 작업자는 버튼 하나만 누르면 저장된 설정을 불러올 수 있으므로 수동으로 재보정할 필요가 없습니다.

3. 부족 감지 기능을 갖춘 자동 터미널 공급

기계는 연속 스트립에서 자동으로 터미널을 공급합니다. 내장된 재료 부족 감지 기능은 터미널 공급을 모니터링하고 스트립이 부족해지면 작업자에게 경고합니다. 이를 통해 단자 누락으로 인한 불완전한 압착을 방지하고 중단 없는 생산 운영이 ​​가능합니다.

4. 민첩한 자동 트리거링

이 기계는 편리한 작동을 위해 신속하게 반응하는 자동 트리거링 기능을 갖추고 있습니다. 반자동 모드에서 작업자는 수동으로 와이어를 로드하고 기계는 자동으로 압착 사이클을 시작합니다. 이는 높은 처리량을 유지하면서 소규모 배치 또는 특수 응용 분야에 유연성을 제공합니다.

5. 다중 압착 모양 지원

JH-0540 GT는 다양한 산업 표준 및 응용 분야 요구 사항을 충족하기 위해 다양한 압착 모양을 지원합니다.

특정 터미널 제조업체 사양을 수용하기 위해 요청 시 추가 압착 모양을 맞춤 설정할 수 있습니다.

6. 로터리 스트리핑 및 와이어 트위스트

이 장비는 자동 감지 기능을 갖추고 있으며 회전 스트리핑, 전선 꼬기, 단자 삽입 및 압착을 하나의 원활한 주기로 수행합니다. 회전식 피복 제거는 도체에 흠집을 내지 않고 깨끗하고 일관된 절연체 제거를 제공합니다. 와이어 꼬임은 터미널 삽입 전에 미세한 와이어 가닥을 통합하여 모든 가닥이 터미널 배럴에 들어가도록 합니다.

7. 모터 구동식 클램핑 및 압착

와이어 조임력과 압착력은 모두 모터로 구동되며 프로그램으로 제어됩니다. 이를 통해 공압 시스템과 작업자에 따른 수동 압착의 불일치가 제거됩니다. 프로그래밍 가능한 제어 기능은 작업자의 기술 수준이나 교대 근무 변경에 관계없이 모든 부품에 걸쳐 동일한 압착 품질을 보장합니다.

七、압착 모양 비교

고객은 기존 공구 또는 터미널 제조업체 사양에 맞게 맞춤형 압착 모양을 요청할 수 있습니다.

반자동 모드:

반자동 모드에서는 작업자가 각 와이어를 수동으로 로드하고 기계가 자동으로 압착 사이클을 시작합니다. 이 모드는 소규모 배치, 빈번한 전환 또는 압착 전 육안 확인이 필요한 응용 분야에 유연성을 제공합니다.

十이、FAQ

Q1: JH-0540 GT는 어떤 종류의 단자를 압착할 수 있나요?
A: JH-0540 GT는 최대 압착 길이가 12mm인 0.35mm² ~ 4mm²의 절연 관형 단자(절연 페룰 또는 부트레이스 단자)용으로 설계되었습니다.

Q2: 어떤 압착 모양을 사용할 수 있습니까?
A: 사각형(사각형), 육각형(원형) 및 사각형 단면 압착. 다른 모양은 요청 시 맞춤 설정할 수 있습니다.

Q3: 생산 능력은 얼마나 됩니까?
A: 와이어 길이와 단자 크기에 따라 시간당 1,000~1,300개입니다.

Q4: 기계에 압축 공기가 필요합니까?
답: 그렇습니다. 기계에는 0.6-0.8 MPa의 깨끗하고 건조한 공기가 필요합니다.

Q5: 비절연 단자에도 기계를 사용할 수 있나요?
A: 이 기계는 절연 관형 터미널에 최적화되어 있습니다. 비절연 터미널의 경우 애플리케이션 평가를 위해 JUHAI에 문의하세요.

Q6: 전력 요구 사항은 무엇입니까?
A: AC 220V 50/60Hz, 400W 전력 소비.

Q7: 기계 치수는 어떻게 됩니까?
A: 450mm(L) × 350mm(W) × 425mm(H). 무게는 약 68kg입니다.

Q8: 기계가 다른 매개변수 설정을 저장할 수 있습니까?
답: 그렇습니다. 터치스크린 제어를 통해 운영자는 다양한 터미널 크기와 와이어 게이지 간의 빠른 전환을 위해 여러 매개변수 세트를 저장하고 호출할 수 있습니다.

Q9: 터미널 재료가 떨어지면 어떻게 되나요?
A: 이 기계에는 단자 공급이 부족할 때 작업자에게 경고하여 불완전한 압착을 방지하는 자동 재료 부족 감지 기능이 있습니다.

Q10: 보증은 무엇입니까?
A: 전체 기계(소모품 제외)에 대한 12개월 보증과 평생 기술 지원이 제공됩니다.
