완전 자동 전기 케이블 스트립 기계

제품개요

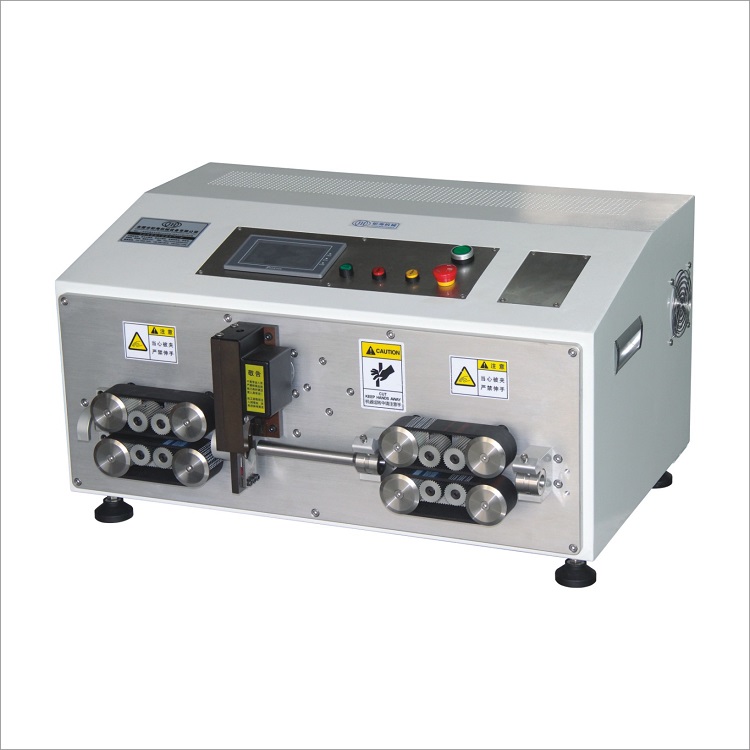

JH-35는 중부하 작업용 와이어 처리 용도로 설계된 완전 자동 전기 케이블 피복 제거 기계입니다. 압축 공기가 필요한 기존 공압 스트리퍼와 달리 JH-35는 완전 전기식이므로 공기 공급원이 필요하지 않으므로 공기 인프라가 없는 작업장 및 생산 라인에 이상적입니다.

이 기계는 양면 압력 롤러가 있는 8륜 구동 시스템을 갖추고 있어 강력하고 정밀한 와이어 공급을 제공합니다. 벨트 공급 시스템은 와이어 절연체의 표면 손상을 방지합니다. JH-35는 군사, 의료, 통신, 전원 케이블, 피복 전선 및 유연/강성 전선 처리 응용 분야에 널리 사용됩니다.

BVR 1.5mm² ~ 35mm²의 처리 범위, 0 ~ 100미터의 절단 길이, 전면 끝에서 최대 250mm, 후면 끝에서 최대 120mm의 스트리핑 길이를 갖춘 JH-35는 광범위한 케이블 처리 요구 사항을 처리합니다.

넷, 주요 하이라이트

• 완전 전기 작동 – 공기 공급원이 필요하지 않습니다. 플러그 앤 플레이.

• 8륜 구동 시스템 – 일관된 정확성을 위한 양면 압력 롤러를 통한 강력한 공급

• 자동 압력 조정 - 터치스크린을 통해 입구 및 출구 휠 압력 프로그래밍 가능 - 수동 조정이 필요하지 않음

• 자동 휠 리프팅 – 스트리핑 중에 배출구 휠이 자동으로 들어 올려 스트리핑 길이 범위를 확장합니다.

• 긴 스트리핑 용량 - 전면 스트립 0-250mm, 후면 스트립 0-120mm(더 긴 길이를 위한 선택적 채점 장치 포함)

• 넓은 전선 범위 – BVR 1.5-35mm², 동축 케이블, 피복 전선 등

• 3층 피복 분리 프로그램 – 복잡한 케이블 구성을 위해 최대 3단계 피복 제거를 지원합니다.

• 200개의 프로그램 메모리 – 빠른 전환을 위해 다양한 와이어 유형에 대한 매개변수 저장

• 7인치 컬러 터치스크린 – PLC 제어가 가능한 직관적인 인터페이스

• 벨트 공급 시스템 – 와이어 절연체 표면 손상 없음

• 고정밀도 – 절삭공차 ±(0.002mm × L)

5、기술 사양

六、주요 기능

1. 완전 전기 – 공기 공급원 불필요

JH-35는 전적으로 전력으로 작동합니다. 압축기, 공기 라인, 공압 유지 관리가 필요하지 않습니다. 따라서 이 기계는 다음과 같은 용도에 이상적입니다.

• 압축 공기 인프라가 없는 작업장

• 원격 생산 현장

• 클린룸 환경(공압 시스템에서 오일 미스트가 발생하지 않음)

• 에너지 비용 절감을 추구하는 시설

2. 8륜 구동 시스템

양면 압력 롤러를 갖춘 강력한 8륜 구동 시스템은 다음을 보장합니다.

• 와이어 크기에 관계없이 일관된 와이어 공급

• 고정밀 절단 및 스트리핑

• 매끄러운 단열재로도 미끄러짐이 없음

• 장기간 생산에도 안정적인 성능

3. 자동 압력 조정

입구 및 출구 휠 압력은 터치스크린을 통해 직접 프로그래밍되므로 수동 렌치 조정이 필요하지 않습니다. 이 기능:

• 설정 시간 단축

• 운영자의 추측 제거

• 생산 배치 전반에 걸쳐 일관된 압력을 보장합니다.

• 과도한 조임으로 인한 손상 방지

4. 긴 스트립의 자동 휠 리프팅

긴 스트립 길이에 대한 여유 공간을 제공하기 위해 스트리핑 프로세스 중에 배출구 휠이 자동으로 들어 올려집니다. 이 기능:

• 전면 피복 제거 용량을 250mm(표준)로 확장

• 아웃렛 휠과 피복이 벗겨진 와이어 사이의 간섭을 방지합니다.

• 선택적 채점 장치로 추가 확장 가능

5. 3-Layer Stripping 프로그램

JH-35는 단일 프로그램에서 최대 3단계 탈피를 지원합니다. 이는 다음과 같은 경우에 필수적입니다.

• 동축케이블 준비 (외부자켓 + 브레이드 + 내부절연)

• 다층 차폐 케이블

• 부분 스트립 + 전체 스트립 + 확장 스트립이 필요한 애플리케이션

6. 200 프로그램 메모리

최대 200개의 다양한 와이어 처리 프로그램을 저장합니다. 운영자는 다음을 수행할 수 있습니다.

• 다양한 와이어 유형, 크기 및 스트립 구성에 대한 매개변수 저장

• 즉각적인 전환을 위해 번호로 프로그램 호출

• 생산 실행 간 수동 재설정 제거

7. 7인치 컬러 터치스크린

직관적인 터치스크린 인터페이스는 모든 매개변수를 명확하게 표시합니다. 운영자는 다음을 수행할 수 있습니다.

• 절단 길이, 스트립 길이 및 압력 값 설정

• 생산현황을 실시간으로 모니터링

• 몇 번의 탭으로 저장된 프로그램에 액세스

• 작동에 필요한 최소한의 교육

8. 벨트 공급 시스템

부드러운 단열재에 자국이 남을 수 있는 롤러 피더와 달리 벨트 피딩 시스템은 표면 손상 없이 균일한 압력을 가합니다. 이는 다음과 같은 경우에 중요합니다.

• 외관이 중요한 가시적 케이블 애플리케이션

• 연질 단열재(PVC, 실리콘, TPE)

• 고품질 케이블 어셈블리

9. 넓은 도관 선택

4가지 전선관 크기(Ø5mm, Ø8mm, Ø12mm, Ø16mm)가 포함되어 얇은 신호 케이블부터 두꺼운 35mm² 전원 케이블까지 광범위한 전선 외경을 커버합니다.

10. 고정밀 절단

±(0.002mm × L)의 절단 공차는 더 긴 절단 길이에서도 정확성을 보장합니다. 1,000mm 절단의 경우 공차는 ±2mm입니다.

七、애플리케이션

八、비교: JH-35와 표준 와이어 스트리퍼

九、FAQ

Q1: JH-35에는 압축 공기가 필요합니까?
A: 아니요. JH-35는 완전 전기식이므로 공기 공급원이 필요하지 않습니다.

Q2: JH-35는 어떤 종류의 전선을 처리할 수 있나요?
A: 다연동선, 동축케이블, 피복전선, BVR선, 전원케이블 등.

Q3: 전선 범위는 무엇입니까?
A: BVR 1.5mm² ~ 35mm².

Q4: 최대 스트리핑 길이는 얼마입니까?
A: 전면 스트립 최대 250mm; 후면 스트립은 최대 120mm입니다. 250mm보다 긴 전면 스트립의 경우 옵션 점수 고정 장치를 사용할 수 있습니다.

Q5: 절단 길이 범위는 무엇입니까?
답: 0~100미터.

Q6: 생산 속도는 얼마나 됩니까?
A: 와이어 길이와 재질에 따라 시간당 800~1,500개입니다.

Q7: 프로그램은 몇 개까지 저장할 수 있나요?
A: 최대 200개 프로그램.

Q8: 기계가 다층 스트리핑을 지원합니까?
답: 그렇습니다. JH-35는 단일 프로그램에서 최대 3레이어 스트리핑을 지원합니다.

Q9: 피드 휠 압력은 어떻게 조정됩니까?
A: 압력은 터치스크린 인터페이스를 통해 직접 설정되므로 수동 조정이 필요하지 않습니다.

Q10: 어떤 도관 크기가 포함됩니까?
A: Ø5mm, Ø8mm, Ø12mm, Ø16mm.

Q11: 공급 시스템으로 인해 와이어 표면이 손상됩니까?
A: 아니요. 벨트 공급 시스템은 단열재에 표시나 긁힘 없이 균일한 압력을 가합니다.

Q12: 보증은 무엇입니까?
A: 전체 기계(블레이드 및 도관을 포함한 소모품 제외)에 대한 12개월 보증과 평생 기술 지원이 제공됩니다.
